Редактор фаз ТВП

На данной вкладке задаются фаза или фазы ТВП. (ТВП — табло вызывное пешеходное; иногда используют термин ПВУ — пешеходное вызывное устройство). Вкладка ТВП скрыта, если выбранная модель контроллера не поддерживает ТВП (количество входов ТВП — 0). Если контроллер имеет 2 входа ТВП, то присутствуют вкладки ТВП1 и ТВП2, соответственно для каждого входа.

Данный редактор аналогичен редактору рабочих фаз, но имеет отличительные особенности:

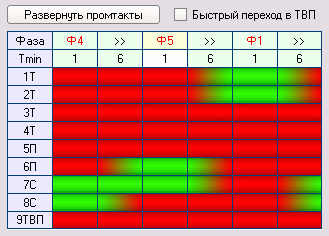

• Первая и последняя (входная и выходная) фазы в таблице отображаются всегда и соответствуют последней и первой фазам рабочего цикла, если не стоит галка «Быстрый переход в ТВП», иначе — входная (первая) фаза является КК (кругом красный). Входная и выходная фазы недоступны для редактирования (заголовки имеют светло-голубой фон) и служат только для информирования о промтактах цикла ТВП.
• Направление ТВП появляется при добавлении первой фазы ТВП. На вкладке редактирования направлений можно задать выходы контроллера, к которым подключаются сигналы «Ждите» (колонка желтых сигналов) и «Идите» (колонка зеленых сигналов) при их наличии. Сигнал «Ждите» на табло загорается после нажатия кнопки пешеходом. После начала первой фазы ТВП сигнал «Ждите» гаснет и загорается сигнал «Идите». Также, для сигнала «Идите» можно выставить контроль несанкционированного включения, задать время преждевременного выключения (колонка ранний красный) и время преждевременного включения (колонка ранний зелёный).

  Для направлений ТВП выходы автоматически не назначаются. Выходы контроллера сигналам «Ждите» и «Идите» необходимо назначать вручную на вкладке редактора направлений.

• Флаг Быстрый переход в ТВП позволяет переходить в цикл ТВП, не дожидаясь окончания рабочего цикла, а сразу, по окончании текущей фазы через «все красные» (КК).
