Редактор рабочих циклов

В редакторе рабочих циклов назначаются рабочие циклы для светофорного объекта, которые в дальнейшем будут использоваться в суточных планах.

При создании нового проекта для него не определен ни один рабочий цикл.

Конфигурацию нельзя экспортировать, если не задействован ни один рабочий цикл, либо в одном из суточных планов задействован пустой цикл.

Содержимое вкладки рабочих циклов зависит от режима годового плана:

• В базовом режиме порядок и число фаз одинаковы для всех рабочих циклов.
• В режиме расширенного годового плана в каждом цикле можно задать произвольный набор и порядок фаз, а также включать спецфазы в состав циклов.

Базовый режим

Добавление элементов

Чтобы создать новый рабочий цикл, необходимо нажать кнопку добавления элемента. Новый рабочий цикл будет добавлен в конец таблицы.

Для большинства моделей контроллеров можно добавить не более 25 циклов.

Рекомендуется, для удобства работы, присваивать вновь созданным рабочим циклам осмысленные названия. Для этого воспользуйтесь полем ввода, которое становится доступным при выделении ячейки с наименованием цикла.

Удаление элементов

Для удаления рабочего цикла необходимо выделить его в таблице и нажать кнопку удаления. Невозможно удалить цикл, который используется в каком-нибудь суточном плане (такие циклы помечены значком ).

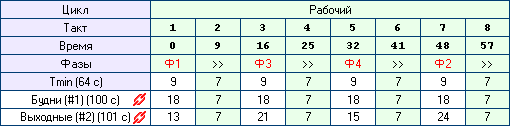

Назначение строк таблицы

• В строке Цикл отображается заголовок рабочего цикла: «Рабочий».
• В строке Такт отображаются номера тактов цикла.
• В строке Время показывается время начала такта относительно начала цикла.
• В строке Фазы показывается разделение фаз на основные такты и промтакты. Для фаз указывается их номер в цикле.
• В строке Tmin указываются вычисленная на основании времен разгрузки направлений длительность промтактов (голубой фон ячеек) и минимальное время каждой фазы (белый фон ячеек). Минимальное время каждой фазы может редактироваться в диапазоне от 1 до 255 секунд (если нет рабочих циклов) или до минимального значения основного времени данной фазы среди имеющихся циклов (если циклы добавлены).
• Далее построчно следует список определенных для светофорного объекта рабочих циклов. Для каждой фазы в рабочем цикле можно установить время в диапазоне от Tmin до 255 секунд.

Режим расширенного годового плана

Добавление элементов

Чтобы создать новый рабочий цикл, необходимо нажать кнопку добавления элемента и выбрать «Добавить цикл» в выпадающем меню.

Рекомендуется, для удобства работы, присваивать вновь созданным рабочим циклам осмысленные названия. Для этого воспользуйтесь полем ввода, которое становится доступным при выделении ячейки с наименованием цикла.

Чтобы добавить фазу в цикл, необходимо выделить цикл, к который будет добавлена фаза или выделить конкретную фазу цикла, после которой следует добавить фазу, после чего нажать кнопку добавления элемента. В выпадающем меню следует выбрать нужную фазу.

Удаление элементов

Для удаления рабочего цикла необходимо выделить его в таблице и нажать кнопку удаления. Невозможно удалить цикл, который используется в каком-нибудь суточном плане (такие циклы помечены значком ).

Для удаления фазы рабочего цикла необходимо выделить его в таблице и нажать кнопку удаления.

Назначение столбцов таблицы

• №. Для циклов выводится знак связанного элемента, если цикл добавлен в один из суточных планов. Для фаз — номер фазы в рамках цикла.
• Цикл/Фаза. Название цикла или фазы. Для циклов, после названия, в квадратных скобках выводится общая длительность цикла с учетом промтактов. Названия циклов доступны для редактирования.
• Tmin (c). Для циклов — длительность цикла по минимальному времени фаз. Для фаз — минимальная длительность фазы (не в рамках данного цикла, а в рамках всего проекта), которую также можно редактировать на вкладке рабочих фаз. Минимальное время фаз доступно для редактирования. При этом оно не может быть меньше 1 или больше длительности данной фазы в любом из рабочих циклов.
• Смещ./Длит. (с). Для циклов — смещение начала цикла относительно другого светофорного объекта для организации «Зеленой улицы». Доступно для редактирования. Может принимать значения от -255 до 255 секунд. Для фаз — основное время (длительность) фазы в рамках данного цикла. Доступно для редактирования. Может быть в диапазоне от минимального времени фазы до 255 секунд.

Расчет промтактов

Промтакты между фазами цикла в режиме расширенного годового плана считаются по следующему принципу. Если переход происходит из рабочей фазы в рабочую фазу, следующую за первой по порядку (в рамках рабочих фаз), то между данными фазами применяются базовые промтакты. Во всех остальных случаях применяются универсальные промтакты.
