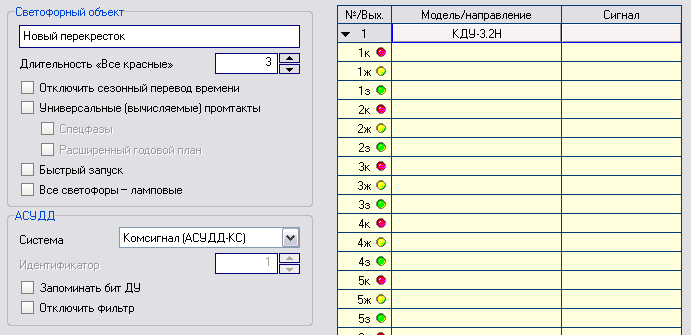

В данном редакторе добавляются контроллеры необходимой модели, вводятся свойства проекта и основные опции конфигурации.
Таблица контроллеров располагается в правой части окна. Чтобы добавить контроллер нужной модели, воспользуйтесь кнопкой добавления. Чтобы удалить контроллер из таблицы, выделите его название или один из выходов и нажмите кнопку удаления.
Для изменения типа контроллера в уже созданном проекте сначала удалите существующий, а затем добавьте требуемый. При наличии несовместимых опций или режимов будет предложено их отключить вручную или автоматически. После автоматического исправления обязательно проверяйте все данные проекта!
В столбце Направления для каждого выхода контроллера указано подключенное к нему направление, а в столбце Сигнал — тип сигнала (красный, желтый, зеленый) подключенного направления.
В текстовом поле ввода необходимо ввести условное название светофорного объекта, например, в виде названия пересечения улиц. Ограничение по длине — 40 символов.
В поле Длительность «Все красные» вводится продолжительность состояния «Все красные», в секундах.
Флаг Отключить сезонный перевод времени запрещает автоматический перевод часов контроллера на сезонное время.
Флаг Вычисляемые промтакты разрешает непоследовательное переключение фаз. При включенном флаге появляется таблица универсальных промтактов на вкладке направлений.
Флаг Спецфазы включает поддержку спецфаз. Данный флаг зависит от флага Вычисляемые промтакты.
Флаг Расширенный годовой план включает поддержку расширенных рабочих циклов, которые могут содержать произвольное количество фаз в произвольном порядке. На данный момент расширенный годовой план несовместим с ТВП, поэтому при установке галки вкладки ТВП1 и ТВП2 скрываются. Если на них были добавлены фазы, то будет предложено их удалить.
Флаг Быстрый запуск позволяет переходить из состояния «Все красные» в рабочий цикл, минуя промежуточные такты. По умолчанию опция не установлена и переход осуществляется через промежуточные такты, т.е. более плавно и безопасно, но и дольше по времени.
Флаг Все светофоры — ламповые включает функцию подогрева ламп (ШИМ — широтно-импульсная модуляция), которая необходима ламповым светофорам, для продления срока службы ламп. Если хотя бы один из светофоров, подключаемых к контроллеру, светодиодный, то флаг ставить нельзя! Если на современных ламповых светофорах вы видите подмаргивание ламп при переключении, снимите этот флажок!
Если после добавления контроллера в список некоторые галочки становятся неактивными, значит соответствующие опции не поддерживаются выбранной моделью контроллера. Если неподдерживаемые флаги были отмечены до добавления контроллера, будет предложено исправить несоответствия вручную или автоматически. Автоматическое исправление означает, что флаги будут сняты.
Будьте внимательны! Функция автоматического исправления под ограничения конкретной модели срабатывает для всего проекта. Например, автоматически могут быть удалены суточные или недельные планы, спецфазы, фазы ТВП1 и ТВП2 и т.д. Поэтому, рекомендуется начинать создание проекта конфигурации с выбора модели контроллера, тогда выбрать неподдерживаемые функции будет нельзя.
Выпадающий список Система позволяет указать, в составе какой автоматизированной системы работает контроллер.
Контроллер может поддерживает только один вид АСУДД, в соответствии с текущей прошивкой. Если Вы не знаете, какая именно прошивка у вашего контроллера, обратитесь с службу техподдержки.
В поле Системный идентификатор вводится идентификатор для работы в системе АСС-УД (г. Омск). Данное поле неактивно, если выбрана система «Комсигнал (АСУДД-КС)».
Флаг Запоминать бит ДУ позволяет запоминать бит диспетчерского управления до отключения питания или получения команды координированного управления.
Флаг Отключить фильтр позволяет отключить встроенный в дорожный контроллер программный фильтр АСУДД.
Если после добавления контроллера в список данный блок пропадает, значит, система АСУДД не поддерживается выбранной моделью контроллера. Тоже самое относится к флагам Запоминать бит ДУ и Отключить фильтр — они могут быть неактивны в зависимости от модели.
