Редактор свойств направлений движения

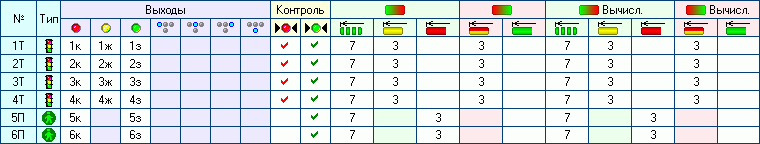

В этом редакторе устанавливаются свойства направлений движения светофорного объекта. Вся работа производится в таблице редактора.

Виды направлений

	Транспортное направление (трехсекционный светофор).
	Пешеходное направление (двухсекционный светофор).
	Мигающее пешеходное направление (нестандартное направление: в разрешенном состоянии — мигающий зеленый сигнал).
	Стрелка (дополнительная секция светофора).
	Мигающая стрелка (нестандартное направление: в разрешенном состоянии — мигающий зеленый сигнал).
	Т-образный светофор для управления движением общественного транспорта.
	Табло ТВП (автоматически появляется при добавлении фаз ТВП).

Для того, чтобы создать новое направление, необходимо нажать кнопку добавления объекта (эта кнопка доступна, если задействованы не все выходы используемых контроллеров). В появившемся меню необходимо выбрать необходимый тип направления. Направление будет добавлено в конец таблицы. Сигналы направления будут сопоставлены наиболее подходящим свободным выходам используемых контроллеров.

Нажатие кнопки удаления элементов вызывает удаление из таблицы выделенного направления.

Сказанное выше не относится к использованию ТВП — этот вид направления добавляется и удаляется при добавлении и удалении фаз ТВП (ТВП1, ТВП2).

Назначение выходов

В заголовках столбцов используются следующие условные обозначения для различных типов сигналов:

	Красный сигнал.
	Желтый сигнал и сигнал «Ждите» ТВП.
	Зеленый сигнал и сигнал «Идите» ТВП.
	Сигналы Т-образного светофора для управления общественным транспортом.

Если автоматическое назначение выходов по каким-то причинам не подходит, то можно переназначить и даже совсем не задействовать любые сигналы направления. Для этого необходимо выделить ячейку необходимого сигнала левой кнопкой мыши и в появившемся меню выбрать нужный выход или [Нет], если сигнал не будет использоваться:

Внимание! Для направлений ТВП выходы автоматически не назначаются.

Контроль красных и зеленых сигналов

Следующие два столбца отвечают за включение⁄отключение контролей красных и зеленых сигналов:

	Контроль по току — на отказ красных сигналов.
	Контроль по напряжению — на несанкционированное включение зеленых сигналов.

Контроли включаются и отключаются щелчком левой кнопки мыши в соответствующей ячейке для тех выходов контроллеров, для которых эта возможность поддерживается аппаратно.

Промтакты

Для каждого направления необходимо установить времена разгрузки в промтактах

В следующих столбцах устанавливаются времена разгрузки при переходе из разрешенного состояния в запрещенное:

	указывается, за сколько секунд до конца промтакта будет установлено зеленое мигание
	желтый сигнал
	ранний красный

В следующих столбцах устанавливаются времена разгрузки при переходе из запрещенного состояния в разрешенное:

	за сколько секунд до конца промтакта включится красный с желтым
	ранний зеленый

Время в данных ячейках вводится, за сколько секунд до окончания промтакта направление переводит в соответствующий промежуточный режим.

Указанные установки возможны только для тех видов направлений, для которых они предусмотрены.

Если включен флаг Вычисляемые промтакты на вкладке Контроллеры, в таблице присутствуют столбцы для задания универсальных (вычисляемых) промтактов, аналогичные описанным выше. В заголовках у них написано «Вычисл.»
