Журнал аварий
Для контроллеров серии КДУ-3Н и КДУ-3С доступна функция чтения журнала аварий.
В данный журнал контроллер, если это возможно, добавляет записи при следующих событиях:
- Холодный старт — включение питания или перезапуск.
- Ошибка Flash — ошибки конфигурации, записанной во флэш-памяти контроллера.
Например, если записана конфигурация не той модели, что у данного контроллера.
- Отказ сторожевого таймера.
- Короткое замыкание.
- Перегрузка выхода.
- Конфликт зеленых.
- Отказ зеленого датчика.
- Перегорание красного.
- Отказ красного датчика.
- Нет SYN, отказ питания.
- Выполнен перевод часов
- Вход в режим программатора.
- Вход в технологический режим.
Чтение журнала
Форма журнала аварий доступна из программатора, по кнопке «Журнал аварий».
Чтобы вызвать программатор в режиме чтения журнала аварий, необходимо кликнуть по кнопке
экспорта конфигурации и в выпадающем меню выбрать пункт «Журнал аварий».
В окне программатора нужно выбрать порт, к которому подключен контроллер, и нажать кнопку «Читать».
После успешного чтения журнала откроется форма журнала аварий.
Также чтение журнала аварий доступно в других режимах программатора. Для этого необходимо
в программаторе нажать кнопку «Журнал аварий», а в появившемся окне выбрать пункт главного меню:
Журнал -> Читать через COMx, где COMx — текущий порт, выбранный в программаторе.

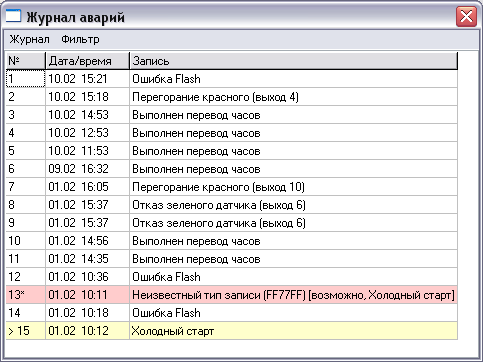

Форма журнала аварий
На форме журнала аварий находится только сам журнал (список) и меню:
Меню «Журнал»
- Читать через COMx — чтение журнала из контроллера.
- Открыть из файла... — открытие ранее сохраненного журнала из файла с расширением .e3n.
- Сохранить... — сохранение прочитанного журнала целиком в файл с расширением .e3n для
последующего открытия его или затем, чтобы отправить его специалистам
ООО «Комсигнал» для анализа.
- Сохранить как текст... — сохранение текущего списка (с учетом фильтрации) в текстовый файл.
Например, чтобы распечатать на принтере.
Меню «Фильтр»
- Включение питания — скрыть или показать в списке записи включения питания (холодного старта).
- Вход в режим программатора — скрыть или показать в списке записи входа в режим программатора.
Подцветка строк
- Розовым подцвечиваются строки с ошибочной контрольной суммой.
- Желтым подцвечивается последняя строка (строка указателя, куда будет записана следующая запись).
