Работа с программатором

Окно программатора

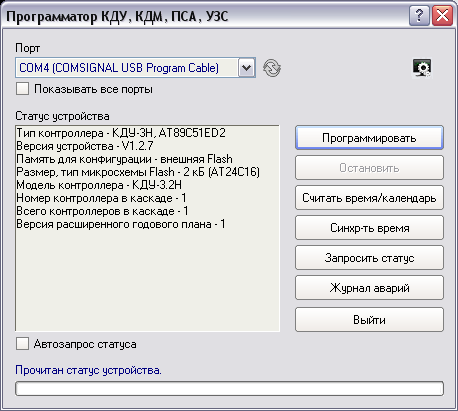

Окно программатора выглядит следующим образом:

Элементы окна:

• Порт (выпадающий список) — список COM-портов, к которым может быть подключен контроллер или УЗС. При открытии программатора автоматически выбирается порт, который был использован в прошлый сеанс работы. Справа от выпадающего списка находится кнопка обновления списка, которая позволяет обновить список портов, если устройство было подключено после открытия окна программатора.
• Показывать все порты (галочка, по умолчанию снята) — возможность показывать в списке портов все доступные COM-порты. Может понадобиться для устаревших кабелей программирования, которые не опознаются, как устройства FTDI. Если галка снята, в списке выводятся только порты, опознанные как устройство FTDI (каким является кабель программирования).
• Статус устройства — текстовое поле, в котором выводится статус устройства. Статус устройства всегда запрашивается при записи конфигурации, чтобы предотвратить возможную ошибку (когда конфигурацию определенной модели пытаются записать в контроллер другой модели). Также, если стоит влаг «Автозапрос статуса», он автоматически считывается при выборе порта, чтении и записи времени. Если флаг не стоит, то запросить статус можно вручную с помощью кнопки «Запросить статус».

  Ранние модели контроллеров не поддерживают функцию чтения статуса.

• Автозапрос статуса (галочка, по умолчанию снята) — см. выше: «Статус устройства».
• Строка состояния — текстовая строка под галкой «Автозапрос статуса», в которой выводится текущее состояние обмена данными с устройством. Также там выводится дата и время после чтения или синхронизации часов устройства. Всегда обращайте внимание на сообщения в строке состояния.
• Программировать или Читать (верхняя кнопка):
  • Если программатор открыт в режиме записи конфигурации, кнопка имеет заголовок «Программировать» и предназначена для старта процесса записи конфигурации.
  • В режиме чтения конфигурации — кнопка называется «Читать» и предназначена для чтения конфигурации с устройства.
  • В режиме журнала аварий — кнопка называется «Читать» и предназначена для чтения журнала аварий устройства. После успешного чтения автоматически откроется окно журнала.
• Остановить (кнопка) — прерывание текущей операции. Строго не рекомендуется прерывать операцию записи, т.к. это может вывести устройство из строя.
• Считать время/календарь (кнопка) — чтение данных часов устройства. Результат выводится в строке состояния.
• Синхр-ть время (кнопка) — запись текущих даты и времени компьютера в часы устройства.
• Запросить статус (кнопка) — запрос статуса устройства. Кнопка скрыта, если стоит галка автозапроса статуса.
• Журнал аварий (кнопка) — открытие окна журнала аварий.
• Выйти (кнопка) — закрытие окна программатора. Перед закрытием автоматически останавливается текущий процесс обмена данными с устройством.

  Строго не рекомендуется закрывать окно программатора во время процесса записи конфигурации, т.к. это может вывести устройство из строя.

Запись конфигурации в устройство

• Проведите подготовку к программированию устройства и откройте окно программатора.
• После проведения подготовки к записи и включения питания контроллера необходимо перевести его в режим желтого мигания тумблером на панели (тумблер вверх). Контроллер готов к программированию.
• В выпадающем списке выберите порт, к которому подключен кабель.
• Если стоит галка «Автозапрос статуса», то статус устройства будет автоматически прочитан при открытии окна программатора или выборе порта. Если данная галка не стоит, будет видна кнопка «Запросить статус», с помощью которой следует запросить статус устройства.
• После успешного чтения статус будет показан в поле «Статус устройства».
• Проверьте, что в статусе правильно определено ваше устройство и нажмите кнопку «Программировать».
• Дождитесь окончания процесса и закройте окно программатора, нажав кнопку «Выйти».
• Удалите джампер XP1 (или тумблер «ОС», см. здесь).
• После записи настоятельно рекомендуется протестировать работу контроллера на стенде.

Обращайте внимание на сообщения в строке состояния, которая находится под галкой «Автозапрос статуса» в окне программатора.

Чтение конфигурации из устройства

Чтение конфигурации контроллера КДУ-3 можно производить только в файл. Восстановление проекта из конфигурации возможно только для устройства УЗС.

• Откройте окно программатора для чтения конфигурации.
  • Для контроллера: выбором пункта меню «Прочитать конфигурацию в файл» кнопки экспорта конфигурации.
  • Для УЗС: нажатием кнопки «Загрузить установки с устройства».
• В окне программатора выберите порт, к которому подключено устройство.
• После чтения статуса нажмите кнопку «Читать».
• Закройте окно программатора.
• Если это конфигурация контроллера КДУ-3, будет предложено сохранить её в файл.
  Если конфигурация УЗС — она автоматически загрузится в конфигуратор.

Чтение журнала аварий

Чтение журнала аварий через кабель программирования доступно только для контроллеров серии КДУ-3Н и КДУ-3С. Подробнее о работе с окном журнала аварий см. здесь.

Синхронизация часов

Кнопки чтения и записи даты/времени доступны в любом режиме программатора (чтение конфигурации, запись конфигурации и чтение журнала аварий).

• Для записи текущей даты и времени в часы устройства, нажмите кнопку «Синхр-ть время».
• Чтобы прочитать дату и время с часов устройства, нажмите кнопку «Считать время/календарь». При этом, прочитанные дата и время выведутся в строке состояния.
